一、平台简介
微波暗室实验平台是电子科技大学长三角研究院（湖州）的重大科研平台。

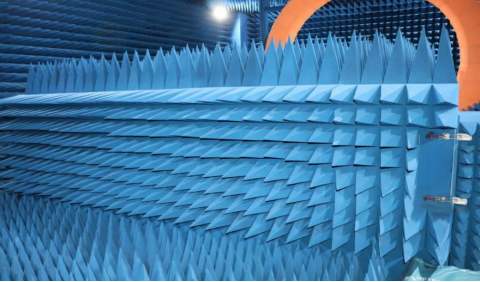

微波暗室是吸波材料和金属屏蔽体组建的特殊房间,它提供人为空旷的“自由空间”条件。在暗室内做天线、雷达等无线通讯产品和电子产品测试可以免受杂波干扰,提高被测设备的测试精度和效率。
我院建成的微波暗室涵盖当下多种主流的测试场类型，平面近场测试系统、远场测试系统和、多探头球面近场测试系统、拱形法反射率测试系统及波导法测试系统。
该实验平台功能齐全、设备先进，不仅可以满足研究院师生们的科研需求，还将向全国高校和科研院所、企业和研究人员开放共享。
二、应用领域
主要为从事射频微波领域的科研人员提供满足EMC测试要求的暗室环境，主要应用于卫星通信、微波通信、移动通信、遥测遥控、雷达、汽车等领域。
三、测试系统
平面近场测试系统
平面近场测试系统主要包含高频矢量网络分析仪、扫描架、放大器及AUT支架等组成。
1.技术指标
① 屏蔽效能：0.6~18GHz 105dB，18~40GHz 95dB
② 测试频率范围：0.6~40GHz
③ 动态范围：70dB
④ 最大被测物重量：200kg
⑤ 探头交叉极化：优于40dB（校准后）
⑥ 静区反射电平：≤-25dB@0.8 GHz ~1GHz ， ≤-30dB@1 GHz ~2GHz，≤-35dB@2 GHz ~6GHz，≤-40dB@6 GHz ~10GHz，≤-50dB@10 GHz ~40GHz
2. 核心设备
高频矢量网络分析仪
① 型号规格：ZNA50
② 生产厂商：罗德与施瓦茨
③ 主机频率范围：≥10MHz~50GHz，扩频模块频率范围：50GHz~110GHz
3.主要功能
平面近场测试系统主要应用于天线的增益，方向图，波瓣宽度，轴比，前后比，交叉极化比等参数测试。适用于相控阵、雷达天线等的测量

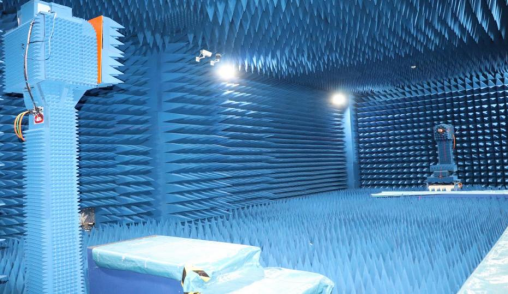

远场测试系统
远场测试系统主要包含矢量网络分析仪、辅助发射天线、转台及放大器等组成。
1.技术指标
① 屏蔽效能：0.6~18GHz 105dB，18~40GHz 95dB
② 测试频率范围：1~40GHz
③ 动态范围：70dB
④ 最大被测物重量：100kg
⑤ 测试距离：10米
2.核心设备
矢量网络分析仪指标
① 型号规格：ZNA43
② 生产厂商：罗德与施瓦茨
③ 频率范围：≥10MHz至43.5GHz
④ 动态范围：≥137dB（典型值）
主机测试端口输出功率范围：≥-80dBm~20dBm
3.主要功能
主要应用于天线的增益，方向图，波瓣宽度，轴比，前后比，交叉极化比等参数测试；还具备通信设备性能测试，如雷达接收机、卫星导航接收机等

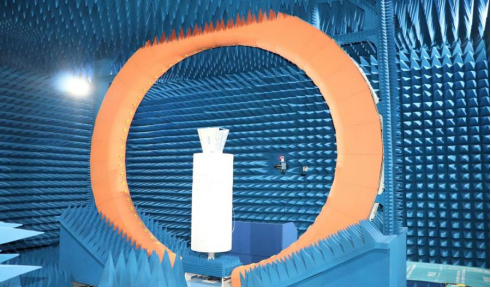

多探头球面近场测试系统
球面近场测试系统主要包含矢量网络分析仪、平面扫描架、链路切换及放大模块及探头天线等组成。
1.技术指标
① 屏蔽效能：0.6~18GHz 105dB，18~40GHz 95dB
② 测试频率范围：0.4~6GHz
③ 动态范围：70dB
④ 探头数量：63+1（参考信道）
⑤ 最大被测物测试重量：100kg
2.核心设备
低频矢量网络分析仪指标
① 型号规格：ZNB8
② 生产厂商：罗德与施瓦茨
③ 频率范围：≥9kHz至8.5GHz，动态范围：≥140 dB（典型值）
3.主要功能
主要应用于天线的增益，方向图，波瓣宽度，轴比，前后比，交叉极化比等参数测试，支持手机、平板等终端产品的TRP/TIS/EIRP/EIS的测试。

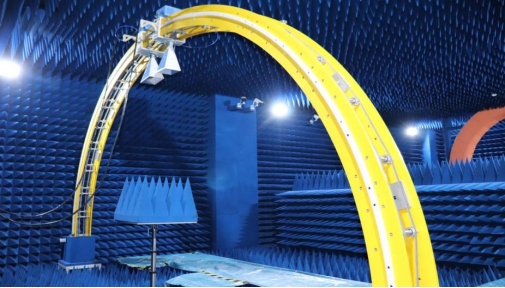

拱形法测试系统
拱形法测试系统主要包含低频矢量网络分析仪、拱形架、材料支架及校准板等组成。
1.技术指标
① 频率范围：1~40GHz
② 系统动态范围：70dB
③ 屏蔽效能：0.6~18GHz 105dB，18~40GHz 95dB
④ 升降台行程：0~800mm
⑤ 拱形架角度范围：5~90°
⑥ 被测材料尺寸：500*500*10mm@1-8GHz，180*180*10mm@8-40GHz
2.核心设备
矢量网络分析仪指标
① 型号规格：ZNA43
② 生产厂商：罗德与施瓦茨
③ 频率范围：≥10MHz至43.5GHz
④ 动态范围：≥137dB（典型值）
3.主要功能
拱形法测试系统主要应用于测试材料的反射率，可满足隐身材料、吸波材料以及各种前沿电磁功能材料的测试需求。
波导法测试系统
波导法测试系统主要包含低频矢量网络分析仪、波导天线及校准板等组成。
1.技术指标
① 测试频率范围：0.6 ~1GHz
② 动态范围：70dB
③ 屏蔽效能：0.6~1GHz 105dB
④ 被测材料尺寸：1200mm*800mm
2.核心设备
低频矢量网络分析仪指标
① 型号规格：ZNB8
② 生产厂商：罗德与施瓦茨
③ 频率范围：≥9kHz至8.5GHz，动态范围：≥140 dB（典型值）
3.主要功能
波导法测试系统主要应用于测试材料的反射率，可满足隐身材料、吸波材料以及各种前沿电磁功能材料的低频测试需求。
